проф. др Илија М. МИЛИЧИЋ

ВАНРЕДНИ ПРОФЕСОР УНИВЕРЗИТЕТА У НОВОМ САДУ
Катедрa за инжењерску механику
шеф Катедре за инжењерску механику (2016-2022)

Магистарски рад

Тема: ПРИЛОГ АНАЛИЗИ КРИТЕРИЈУМА УПОТРЕБЉИВОСТИ МОСТОВСКИХ КОНСТРУКЦИЈА ИНТЕРАКЦИЈОМ РАЧУНАРСКЕ СИМУЛАЦИЈЕ И ЛАСЕРСКОГ 3Д СКЕНИРАЊА

Дигитализовани 3Д модел моста - Ласерско 3Д скенирање моста, 03.06.2003.године


  • NG

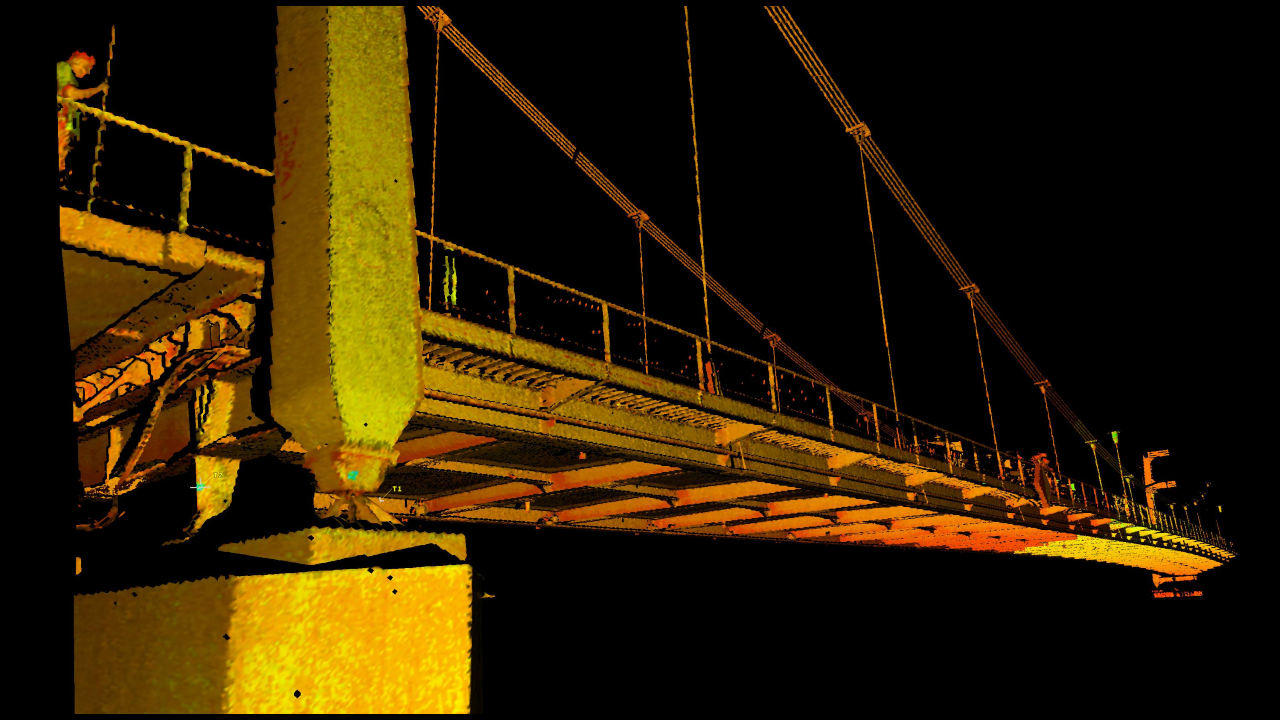

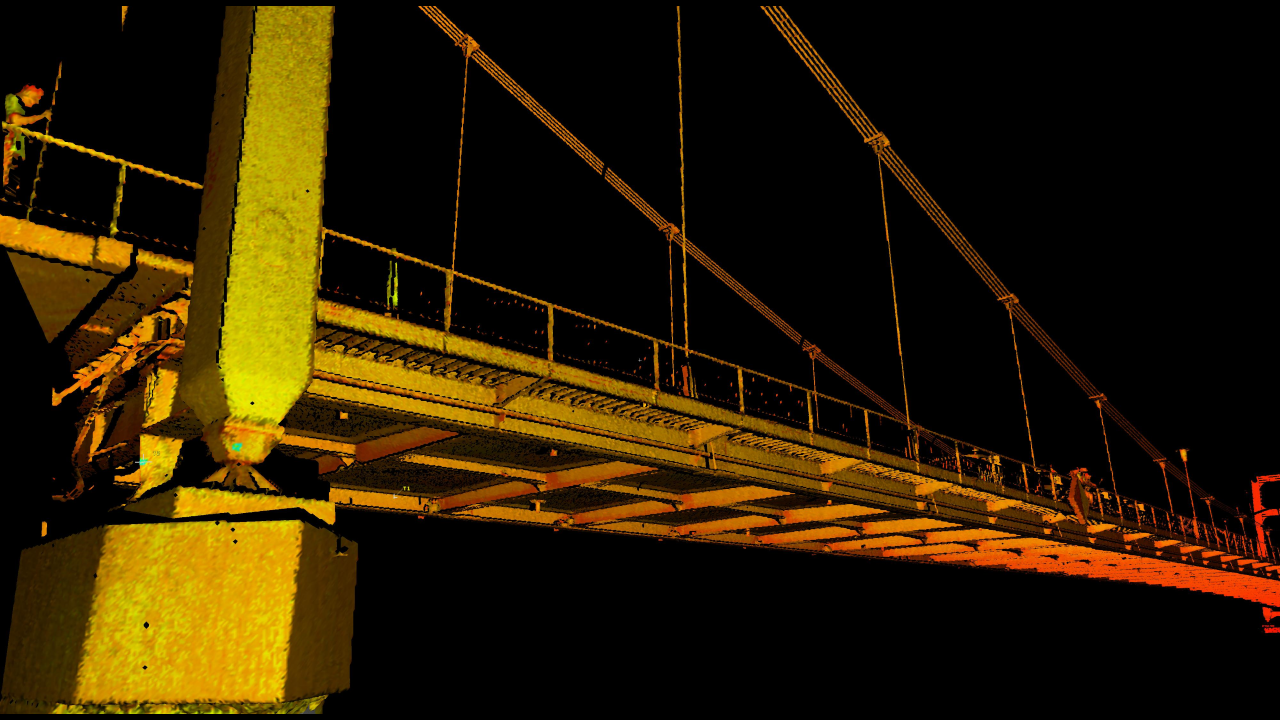

    3Д ласерско скенирање (Cyrax 2500) - леви део главног отвора моста.
    (поглед низводно са леве обале)
  • NG

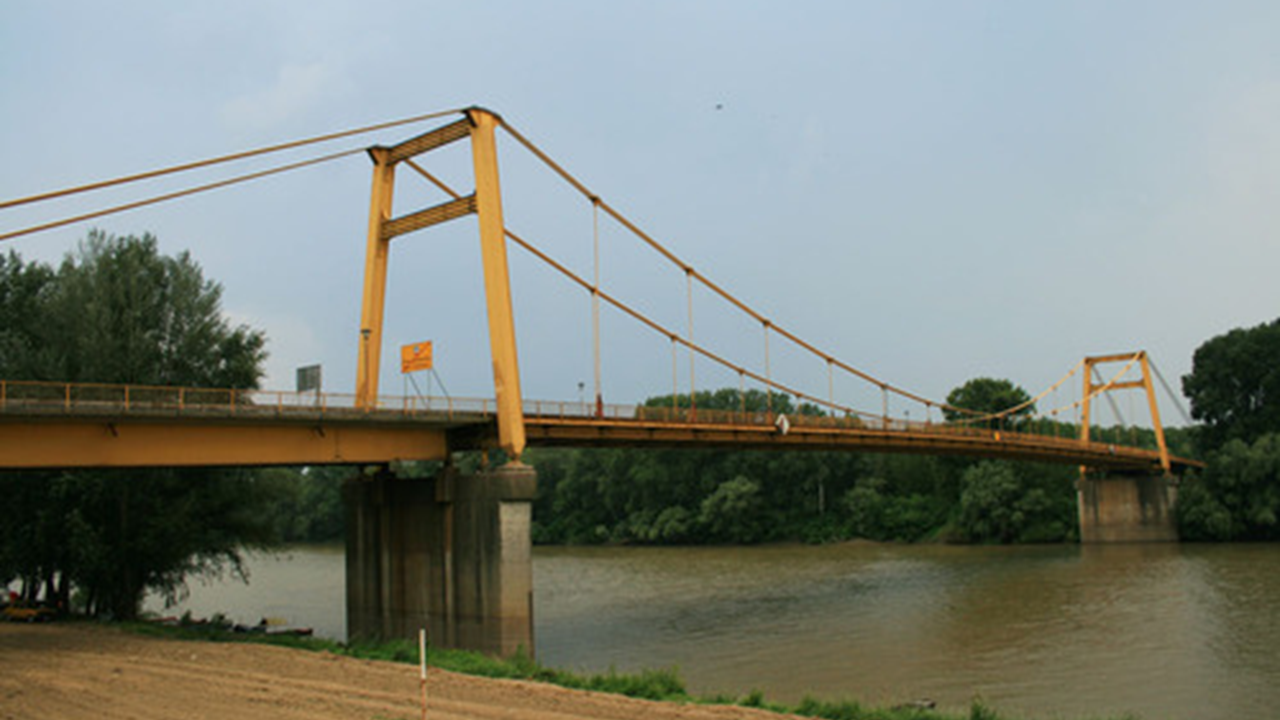

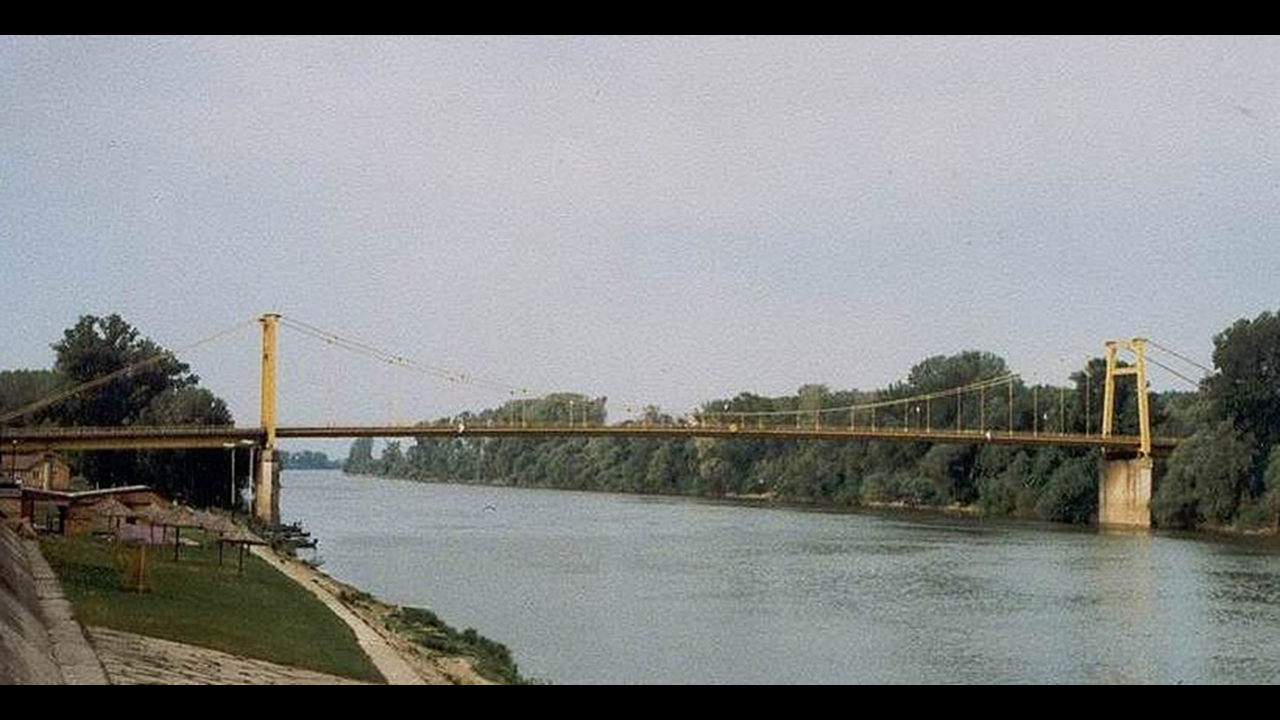

    Друмски ланчани мост преко реке Тисе на путу Кањижа - Нови Кнежевац.
    (један од објеката научног теоријско експерименталног истраживања)
  • GFS

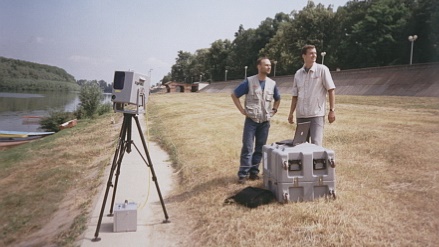

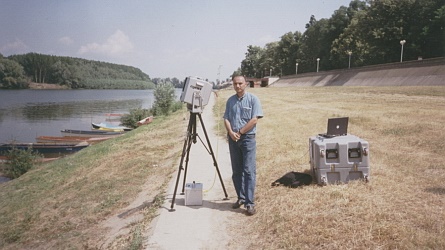

    3Д ласерски скенер - Leica Cyrax HD 2500.
    (оператери: Угљеша и Марко)
  • GFS

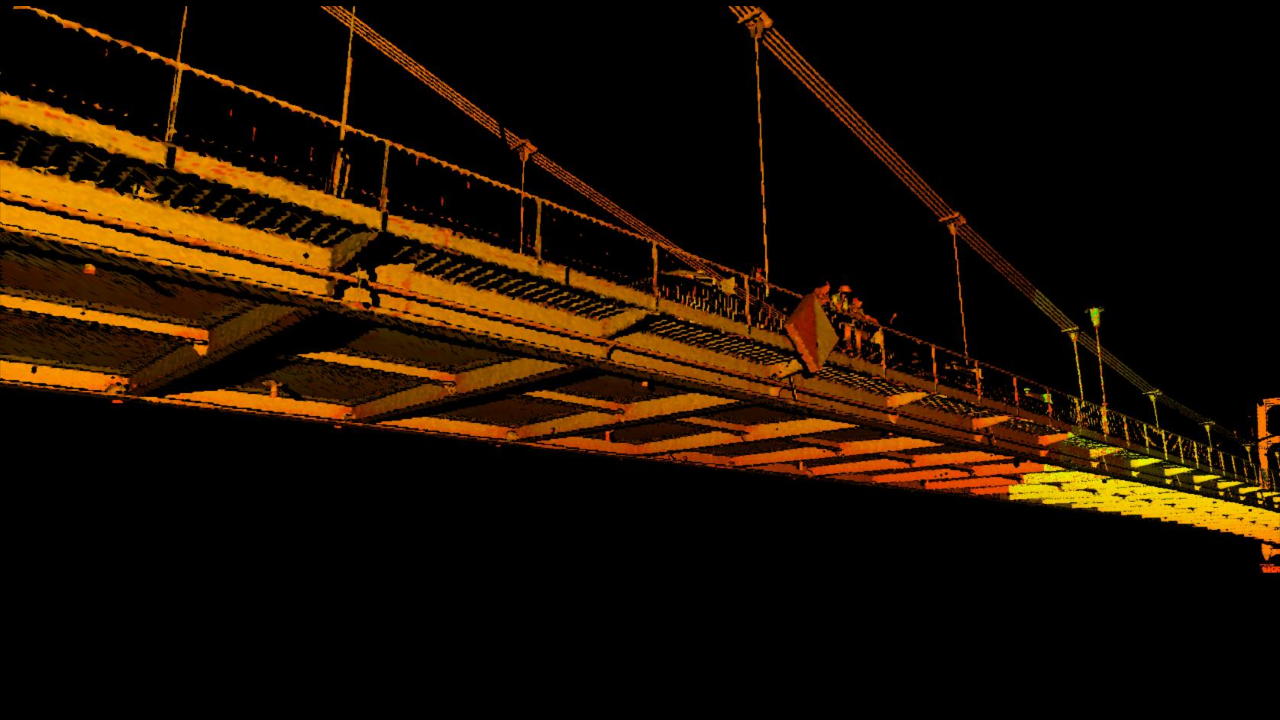

    3Д ласерско скенирање - средњи део главног отвора моста.
    (поглед низводно са леве обале)
  • NG
    Друмски ланчани мост преко реке Тисе на путу Кањижа - Нови Кнежевац.
    (један од објеката научног, теоријско експерименталног истраживања)
  • GFS
    3Д ласерско скенирање - Leica Cyrax HD 2500.
    (дана: 03.VI.2003. године)
  • NG
    3Д ласерско скенирање - леви део главног отвора моста.
    (поглед низводно са леве обале)
  • NG

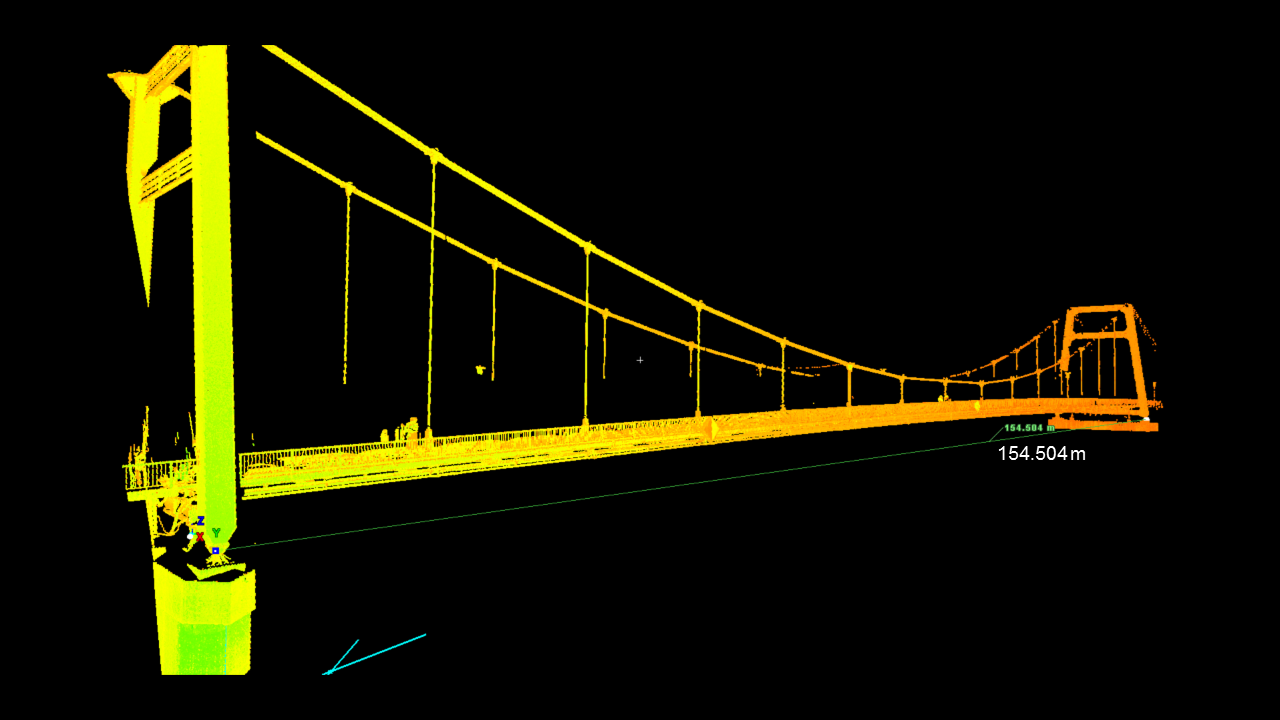

    3Д ласерско скенирање - главни отвор моста.
    (поглед низводно са леве обале)

Поступак 3Д ласерског скенирања ( ... кликом на стрелицу доле покрените презентацију )




Геометријски 3Д модел моста - читање вертикалних померања


  • NG

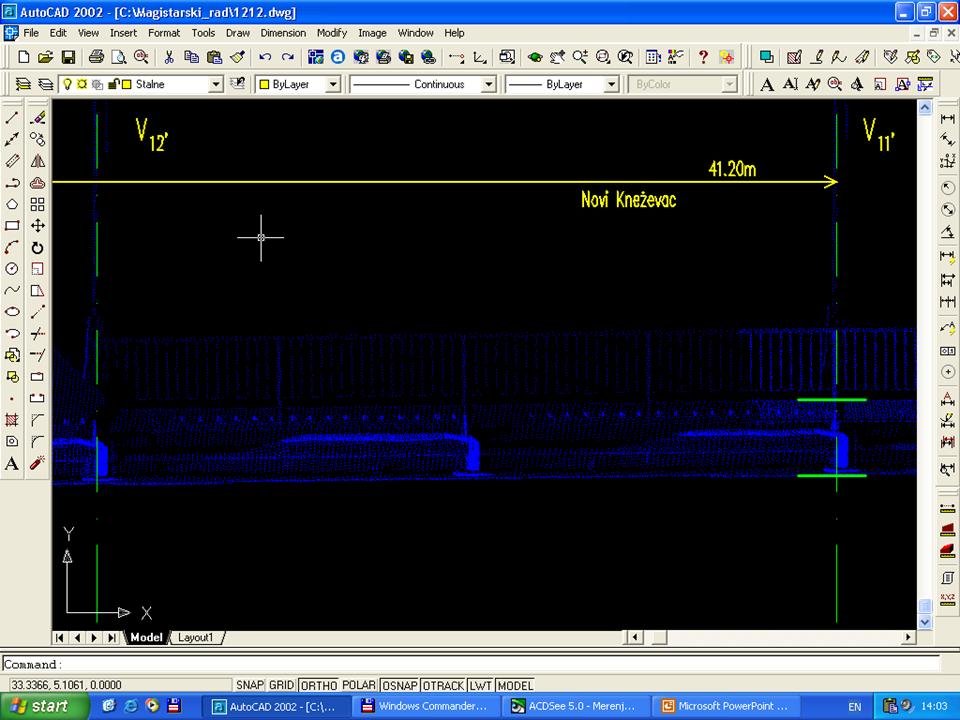

    Layer 1 - 3Д облак тачака.
    (неоптерећен мост)
  • NG

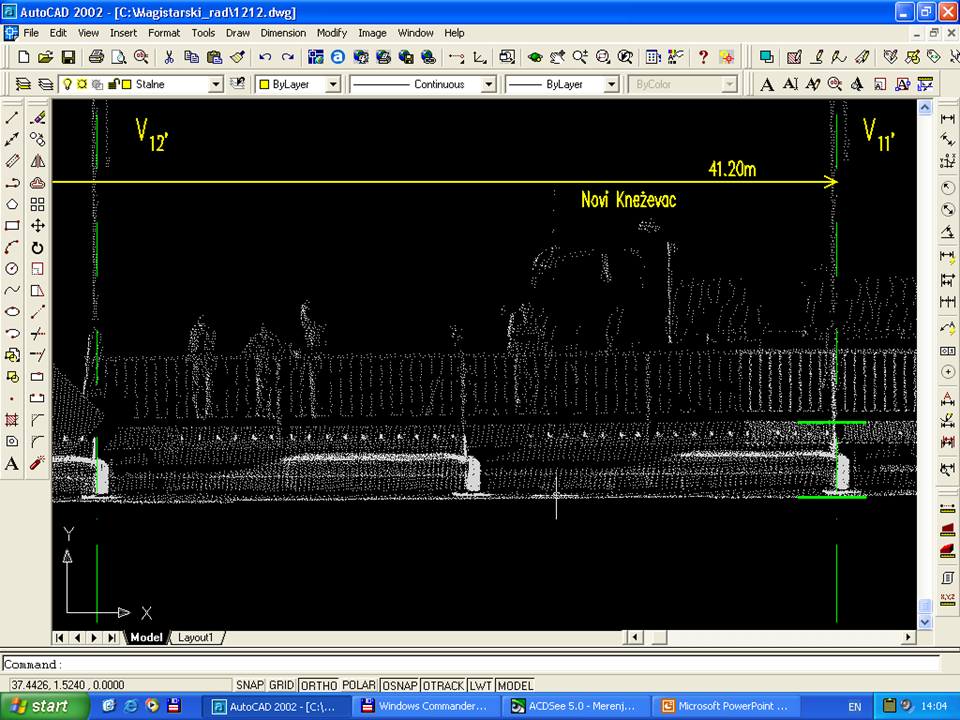

    Layer 2 - 3Д облак тачака.
    (оптерећен мост)
  • GFS

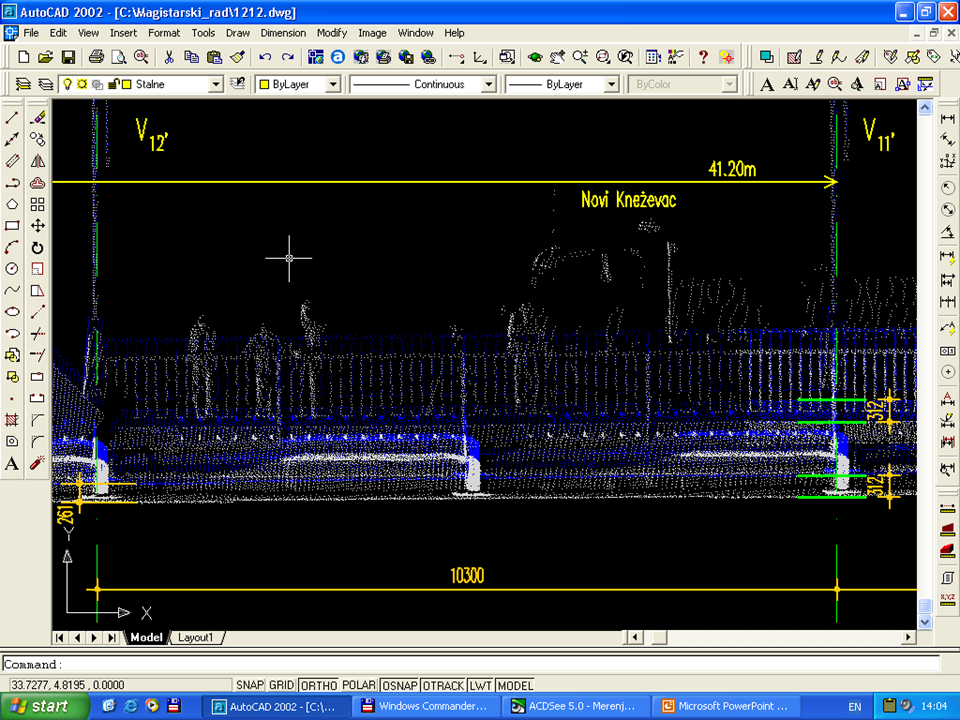

    Преклопљени Layer 1 преко Layer 2.
    (читање хоризонталних и вертикалних померања)

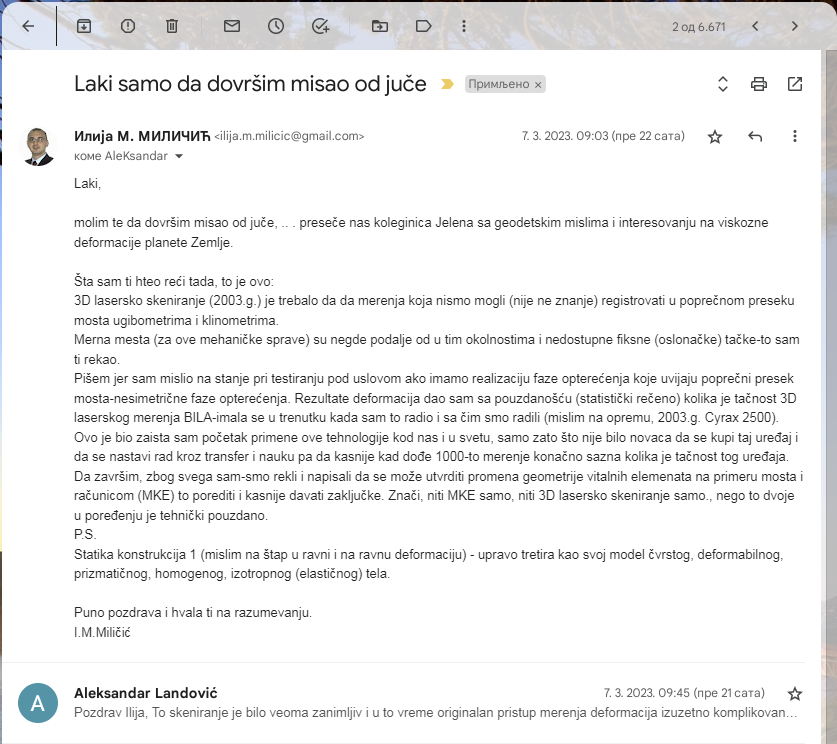

Интересовање после одбране магистарског рада


Vekom Geo : Примена скенера Leica P50 на пројекту скенирања моста на Ђурђевића Тари.




Објекат: Мост на Тари

Пројектант:

Пројектант скеле и руководилац грађења: Richard CORAY

Извођач радова: Антоновић а.д., Београд-Панчево

Време изградње: 1938-1940.

Краћи технички подаци:

Друмски армирано бетонски мост сложеног статичког система, су структуре конструктивног система једног већег лука, четири мања лука и два правоугаона отвора моста (116+4x44.08+2х17.00=326.32m) укупне дужине од L=373.52m, са ширином B=5.50+2x0.5=6.50m (две саобраћајне траке и две пешачке стазе), и ограђен оградом моста висине H=1.10m.

Налази се у Црној Гори између села Будечевица и Трешњица, повезује магистарлним путем Пљевља и Жабљак премошћавајући кањон реке Таре са великим лучним отвором дубине око 150m.

Попречни пресеци пуних носача система лука везаних пуном мембраном у половини висине по целој дужини су у темељу 74/210cm, над ослонцима 120/300cm. Мост је у кривини пута.

Руководилац испитивања моста: проф. др Мирко РОШ, дипл.инж.грађ. прилог, 1940.

02.06.2020.: - линк поставио, ИММ



Покрени

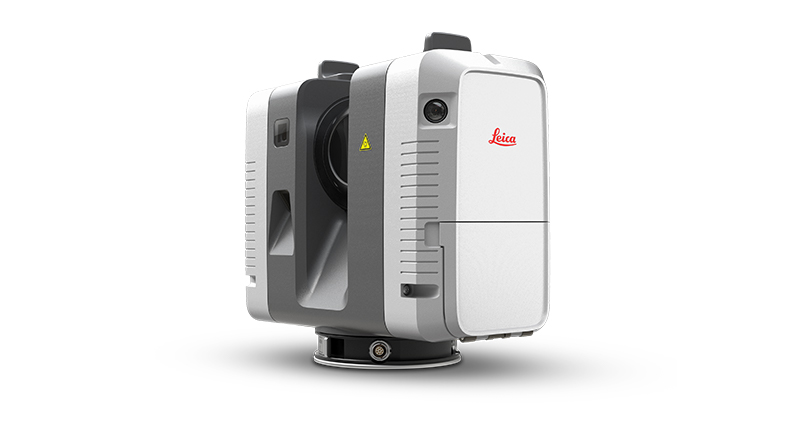

Historical : Leica Geosystems AG

16.02.2021. -- поставио линк, ИММ


  • NG

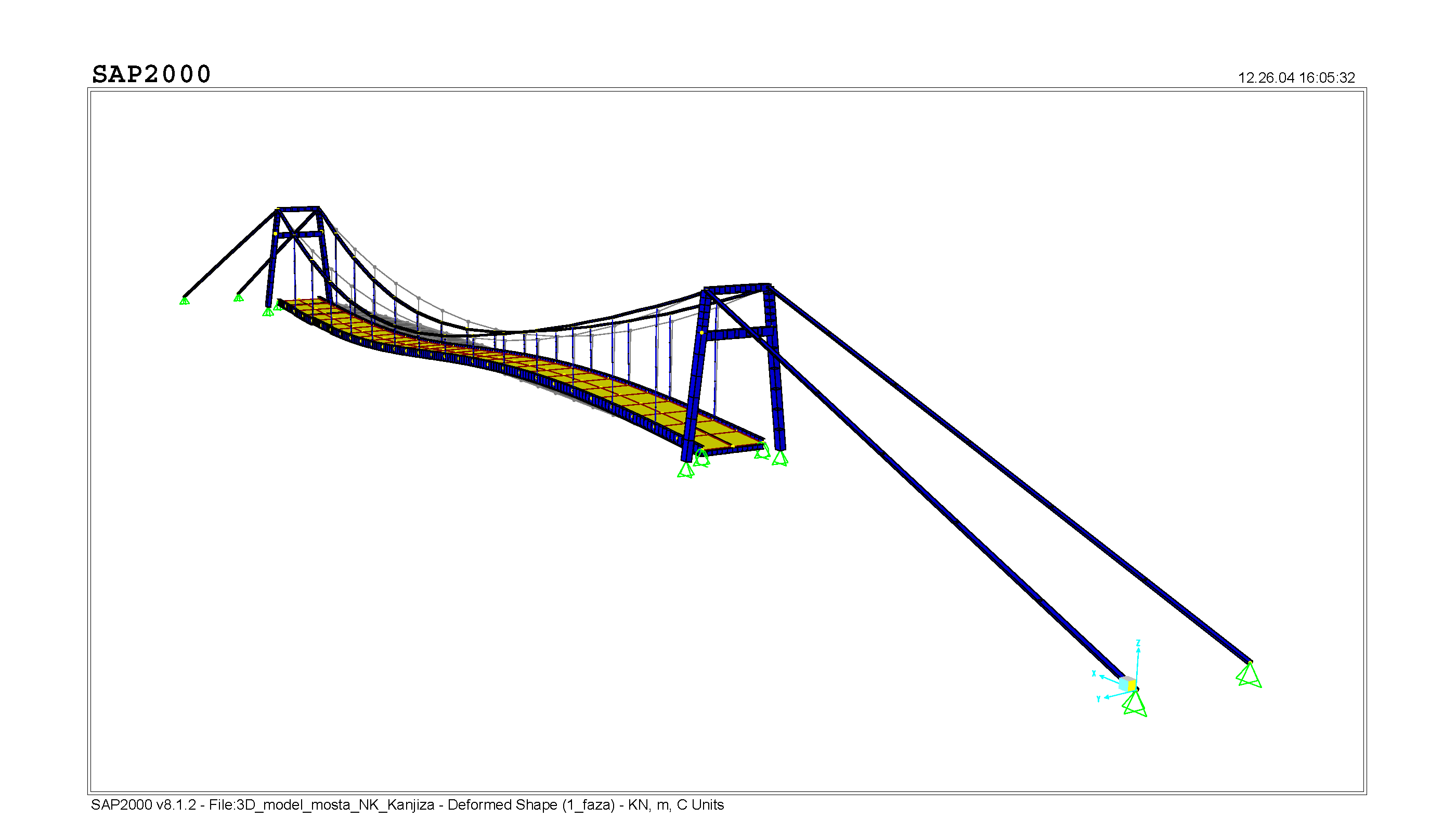

    Прва фаза - лево постављено симетрично оптерећење.
    (деформација модела, SAP2000n )
  • GFS
    Друга фаза - лево постављено несиметрично оптерећење.
    (деформација модела, SAP2000n)
  • NG
    Трећа фаза - десно постављено симетрично оптерећење.
    (деформација модела, SAP2000n)
  • NG

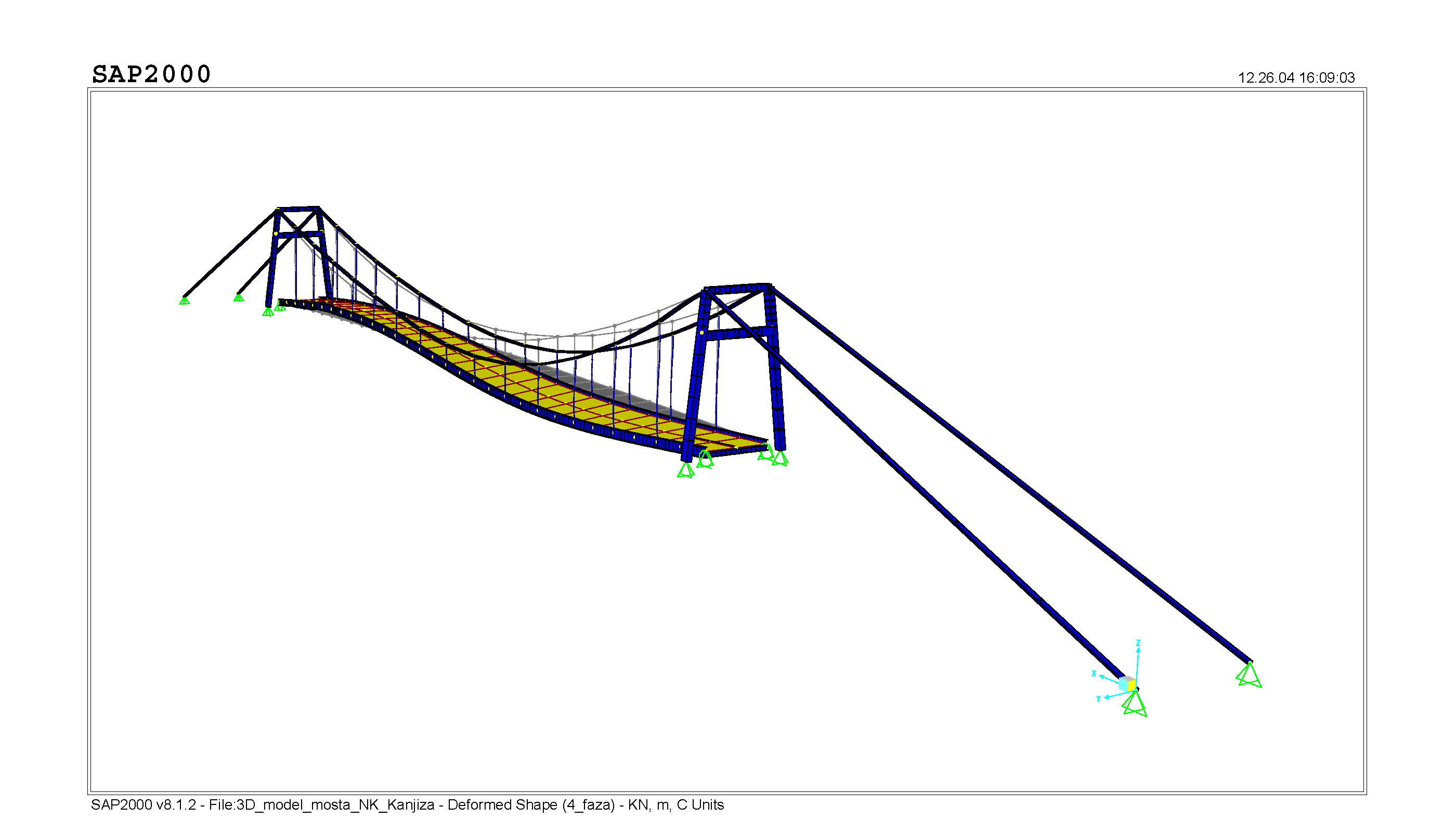

    Четврта фаза - десно постављено несиметрично оптерећење.
    (деформација модела, SAP2000n)


Резиме: У истраживању који је предмет овог рада, полази се од чињенице да се код мостовских конструкција у току екплоатације појављују дефекти, који могу да угрозе безбедност саобраћаја услед нарушавања пројектоване нивелете моста, а исто тако и његову локалну и глобалну стабилност. Промене у понашању конструкције анализирају се са гледишта употребљивости као једног од критеријума којим се задовољавају прописани захтеви. На тај начин дефинисана је и та посебна сфера инжењерског интересовања.

У раду је посебна пажња поклоњена инжењерском приступу рачунским моделима, моделирању уопште, класификацији модела са посебним освртом на интеракцију базних параметара. Успостављена је оцена прорачунских модела на основу степена поузданости описа стварног понашања мостовских конструкција као основног усвојеног критеријума.

Исто тако установљен је и критеријум корисничке угодности као један од услова за избор програмског пакета за статички прорачун, кроз успостављање боље интеракције рачунарских програма CAD – CAA окружења.

Кроз преглед домаће и европске техничке регулативе, дата је препорука за усклађивање стандарда који се односе на делове техничке документације с обзиром на прорачун конструкција приме-ном рачунарских програма, као и доследније поштовање важећих прописа.

Предложена методологија у овом раду илустрована је на примеру испитивања друмског ланчаног моста преко реке Тисе "Мост Победе" на путу Кањижа – Нови Кнежевац, под утицајем статичког пробног оптерећења. Системом за мерење и моделирање Cyra Technologies, Inc. ласерским скенирањем, приликом испитивања, утврђена је промена геометрије виталних конструктивних елемената моста. Анализом података нивелманске оскултације и ласерског 3Д скенирања промене геометрије, уз помоћ рачунарских симулације, успоставњени су одговарајући критеријуми употребљивости посматраног моста.

Као мера од посебног значаја инсистира се на ХИТНОЈ, неодложној и свеобухватној реализацији санације виталних елемената конструкције друмског моста преко реке Тисе на путу Кањижа – Нови Кнежевац.


Кључне речи: анализа, мостови, модели и моделирање, прорачунски модел, интеракција програма CAD–CAA, програмско окружење за CAA, симулација, мерење, 3Д ласерско скенирање, употребљивост конструкција, стабилност конструкција.
